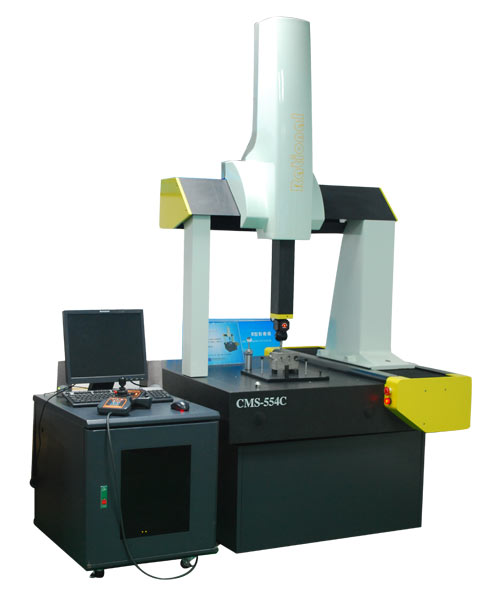

| 全自动三坐标测量机(CNC) |
| 产品用途 |
全自动三坐标测量机系列采用移动桥式结构，显著的提高了运动性能。全花岗石工作台、导轨、横梁和Z轴，具有相同的温度特性和刚性，并通过有限元分析、动态特性分析，从而使整机有了较高的稳定性和可靠性。
全自动三坐标测广泛应用于机械制造、电子、汽车、五金、塑胶、模具等行业中，可以对工件的形状、尺寸和形位公差过行精密检测，从而完成零件检测、外形测量、过程控制等任务。 |
| 型号 |
CMS-554C
CMS-574C
CMS-584C |
CMS-665C
CMS-685C
CMS-6105C |
CMS-886C
CMS-8106C
CMS-8126C |
CMS-10108C
CMS-10128C
CMS-10158C |
| 行 程(mm) |
X |
500 |
600 |
800 |
1000 |
| Y |
500/700/800 |
600/800/1000 |
800/100/1200 |
1000/1200/1500 |
| Z |
400 |
500 |
600 |
800 |
| 仪器重量(kg) |
980/1120/1200 |
1100/1250/1400 |
2200/2460/2720 |
2600/2880/3300 |
| 外型尺寸(m) |
1.21*1.3/1.5/1.6*2.33 |
1.31*1.4/1.6/1.8*2.53 |
1.65*1.9/2.1/2.3*2.85 |
1.85*2.1/2.3/2.6*3.25 |
| 最大承重(kg) |
500 |
800 |
1000 |
1500 |
| 包装外形尺寸(m) |
1.3*1.6/1.8/1.9*2.22 |
1.4*1.7/1.9/2.1/2.42 |
1.9*2.3/2.5/2.7*2.4 |
2.4*2.45/2.65/2.95*2.4 |
| 空间精度 |
MPEE=(3.0+L/300)μm MPEE=(3.5+L/200)μm |
| 分辨力 |
0.5μm |
| 结构形式 |
移动桥式 |
| 总功率 |
500W(不包括电脑) |
| 三坐标测量机工作环境 |
| 电源 |
AC100-240V 50/60Hz |
| 空气流量 |
120L/min(0.4MPa) |
| 温度范围 |
20±2℃＜1℃/h ＜2℃/24h℃＜1℃/m |
| 气源压力 |
≥0.5MPa |
| 湿度 |
40%——70% |
| 系统特点 |
驱动系统 |
伺服电机 |
| 控制系统 |
RENISHAW UCC lite/Pantec |
| 测量软件 |
RationalDMIS(CNC)/Master-CMM |
| 最大运动速度 |
300mm/s |
| 探测系统 |
RENISHAW MH20i/ RENISHAW PH10T+TP20 |
