小型工具显微镜

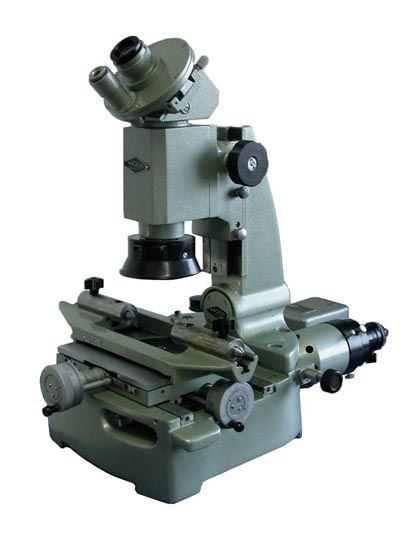

小型工具显微镜JGX-1



一.用途
    小型工具显微镜JGX-1型是具有繁用性的精密光学计量仪器之一。测量范围广。精确可靠,操作方便。因而特别适用于精密机械制造与工具制造工业。主要使用范围如下:
(1)测定形状样板,样板刀等按照直角座标进行测定;
(2)测定螺纹;螺纹的中径、外径、内径的测定,测定螺距,螺形角,螺形角对螺纹轴的轮廓位置和螺纹形状(齿面的圆整性平坦性,平直性等。)
(3)测定角度:测定螺纹梳形车刀,螺纹铣刀的螺形角,各种样板铣刀的轮廓角和各种形状样板的角度等。
(4)本仪器也可作为观察显微镜使用,例如作表面光洁度检定及其他类似工作。
(5)本仪器可配用特殊设备与附件,并可变换不同的放大倍烽对于形状复杂或微小工件的测定极为方便

二.技术参数
(1)测量精度: 测微鼓轮的精度:0.01mm
测角目镜中的角度精度:1’
轮廓目镜中的角度精度:10’
立杆倾斜度尺的精度:1°
(2) 测量范围: 纵向行程: 应用测微螺杆:0-25mm
应用测微螺杆及量块:0-75mm
横向行程
应用测微螺杆:0-25mm
测角目镜角度分度范围:0-360°
轮廓目镜角度分度范围:±7°
显微镜立柱侧向倾斜范围:≈±12°
显微镜悬臂伸出长度:≈83mm
工作台和物镜之间距离:最大130mm
顶针架所允许的工件长度:
不大于ф25的工件: 最长220mm
不大于ф55的工件: 最长100mm
V型支架装夹工件的最大直径:100mm
(3)放大倍数:

物镜放大倍率
总放大倍数
工作距离
视场直径
1X
10X
≈78mm
≈21mm
3X
30X
≈69mm
 ≈7mm
5X
50X
≈49mm
≈4.2mm

(4)外形尺寸: 宽:350mm  长:600mm   高:530mm
(5)重量: 21KG
(6)仪器附件:


名称
数量
名称
数量
仪器主体
1台
一般用照明设备
1件
测角目镜
1套
测角目镜照明
1套
3X物镜
1只
25mm量块
2块
反射照明器
1套
变压器
1只
顶针架
1套
V型支架
1对
压板
1套
定焦杆
1件
玻璃工作台
1块
磨砂小灯泡
10只
装箱单
1份
产品说明书
1份
合格证
1份




三.选购件
1.物镜: 1X,5X
2.轮廓目镜
3.双象目镜
4.光学测孔器
